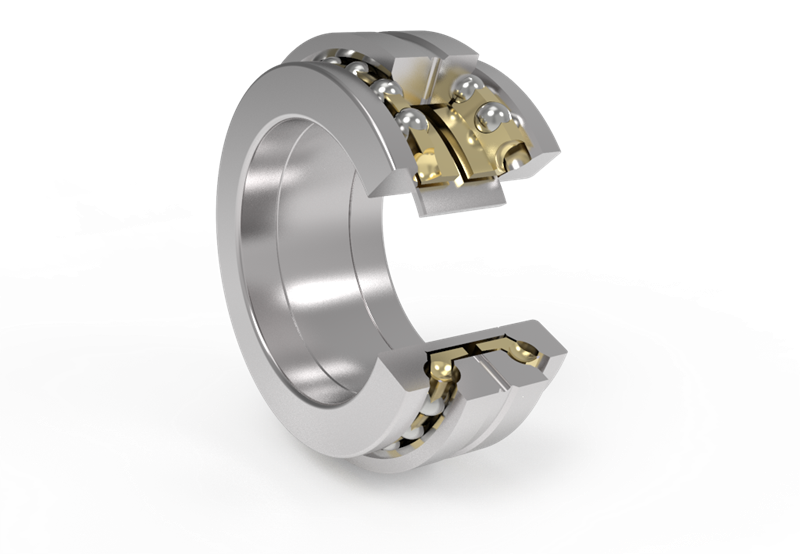

· 双向推力角接触球轴承
产品分类
公差
ZWZ双向推力角接触球轴承提供SP、4级公差，需要时可提供UP级公差产品。
径向游隙
保持架
双向推力角接触球轴承采用车制铜保持架，后置代号不标志。
补充代号
工作温度
对于双向推力角接触球轴承，其工作温度不得超过120℃,同时其工作温度还受到润滑剂的影响。如果实际工况温度超过120℃，请致电垂询。
当量动载荷
当量静载荷
其他
预载荷
双向推力角接触球轴承的预载荷由隔圈确定。预载荷值如下表所示。
轴承内径代号 | 预加载荷 | |||||||
超过 | 到 | 1 | 2 | 0 | 3 | 4 | 5 | 6 |
－ | 05 | － | 196 | 295 | 390 | 490 | 590 | 785 |
05 | 09 | 195 | 295 | 490 | 590 | 680 | 835 | 980 |
09 | 13 | 490 | 685 | 980 | 1175 | 1375 | 1670 | 1960 |
13 | 16 | 490 | 980 | 1470 | 1765 | 2060 | 2450 | 2945 |
16 | 19 | 490 | 980 | 1470 | 1765 | 2160 | 2550 | 2945 |
19 | 24 | 785 | 1175 | 1960 | 2450 | 2945 | 3435 | 4415 |
24 | 26 | 785 | 1470 | 1960 | 2450 | 2945 | 3925 | 4415 |
26 | 34 | 980 | 1470 | 1960 | 2450 | 2945 | 3925 | 4905 |
34 | 40 | 1470 | 1960 | 2450 | 2945 | 3925 | 4905 | 5885 |
40 | 56 | 1470 | 1960 | 2945 | 3925 | 4905 | 5885 | 6865 |
56 | 68 | 1960 | 2450 | 3435 | 4905 | 5885 | 6865 | 7850 |
68 | 80 | 1960 | 2450 | 3925 | 5885 | 6865 | 7850 | 8830 |
